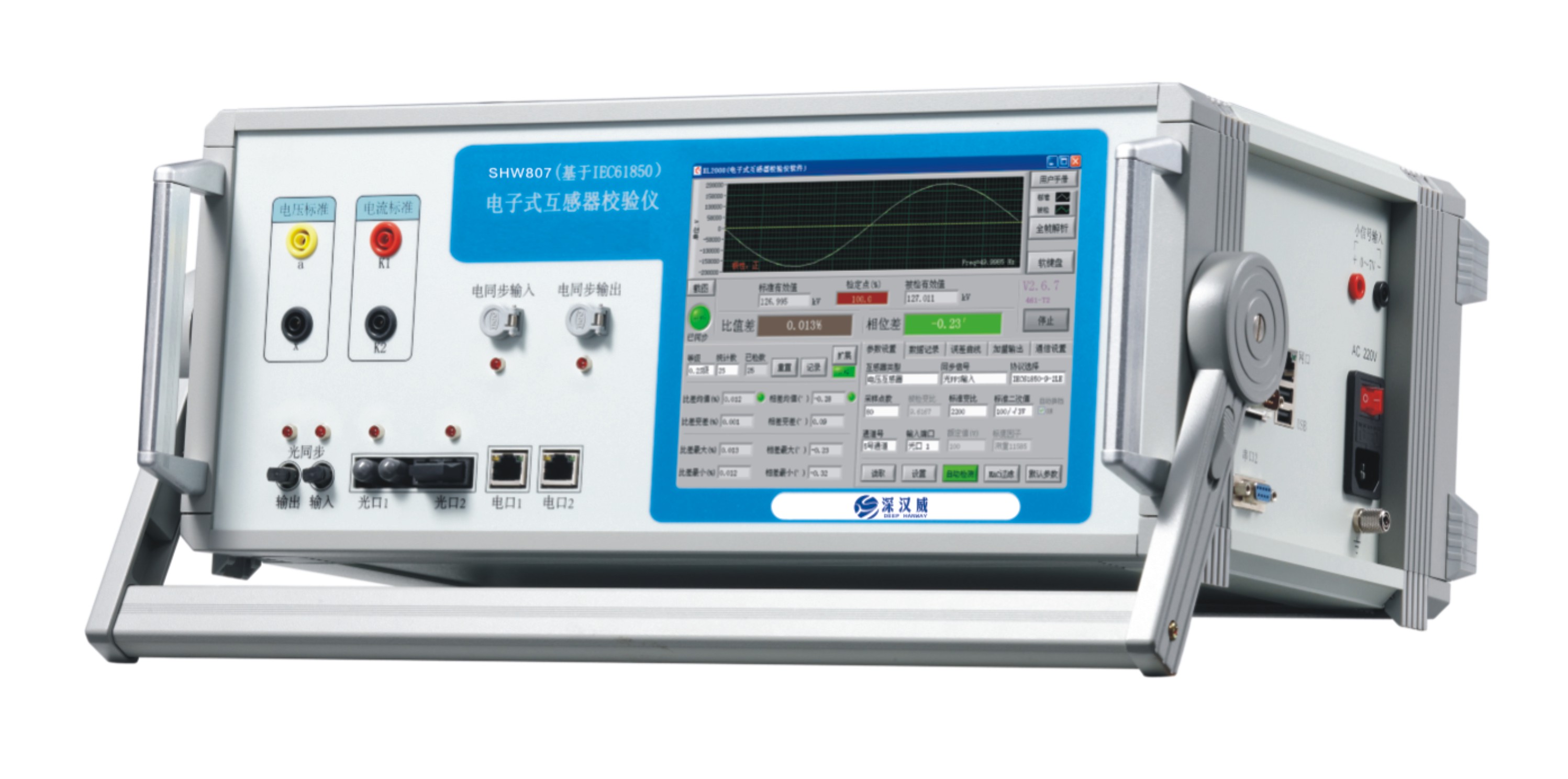

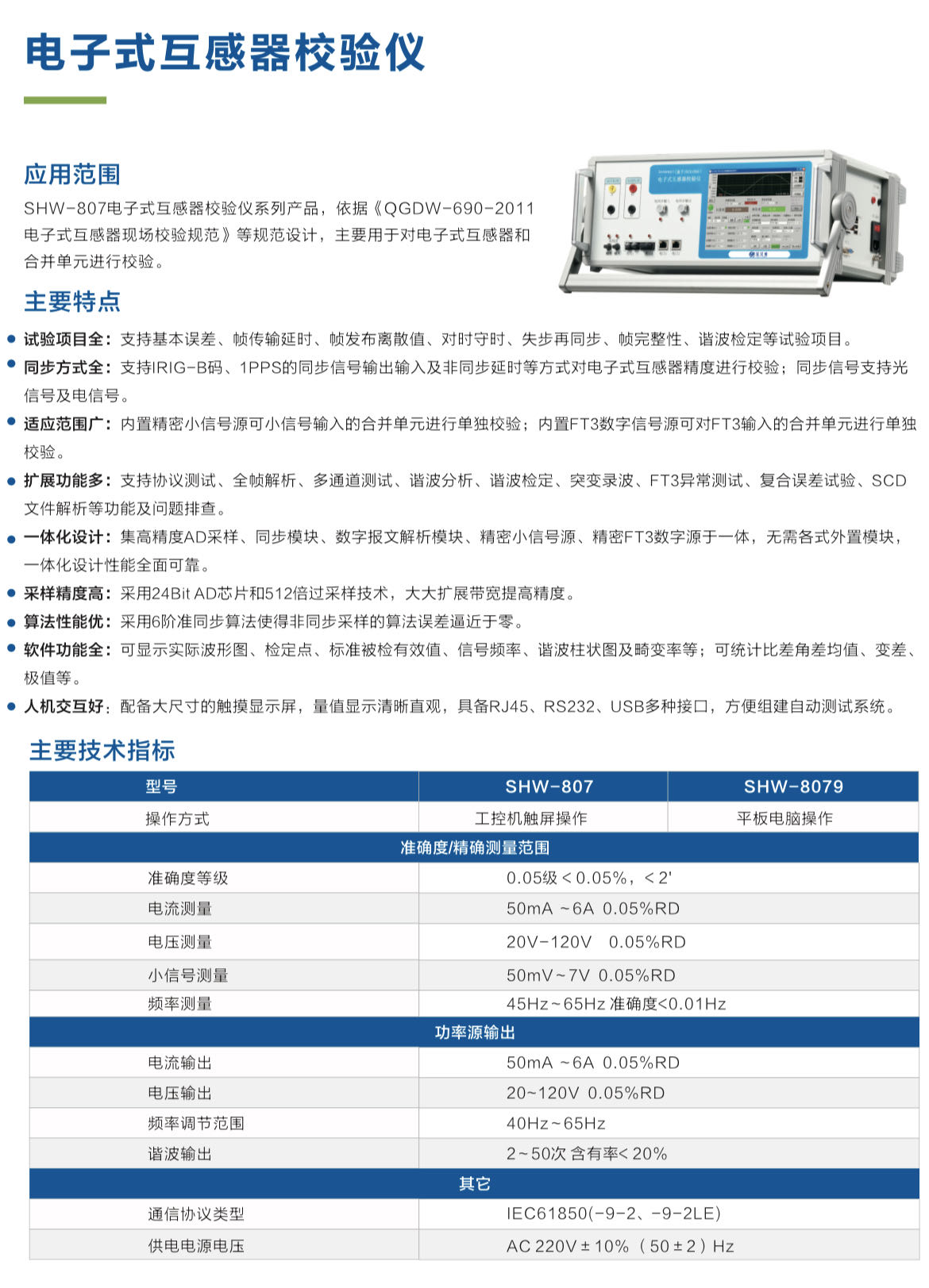

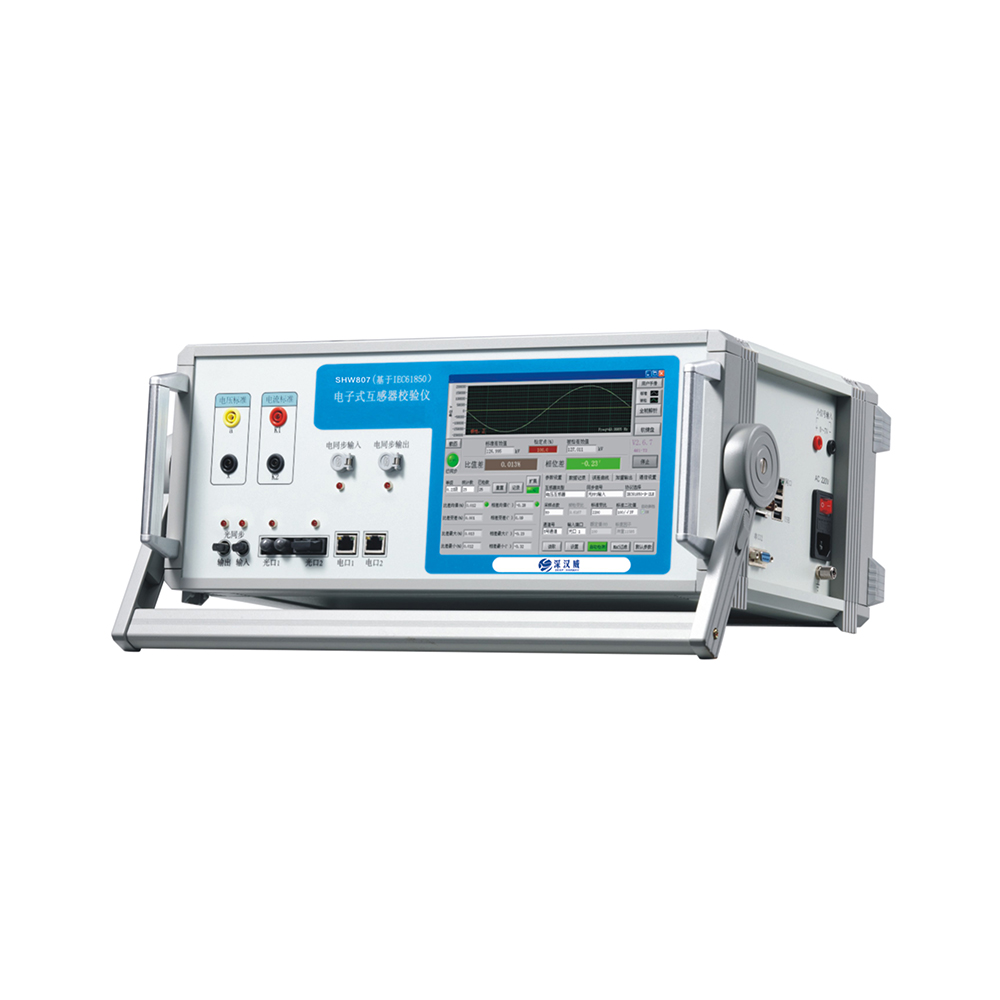

应用范围 SHW-807电子式互感器校验仪系列产品，依据 《QGDW-690-2011 电子式互感器现场校验规范》等规范设计，主要用于对电子式互感器和合并单元进行校验。 主要特点 •试验项目全：支持基本误差、帧传输延时、帧发布离散值、对时守时、失步再同生、帧完整性、 谐波检定等试验项目。 •同步方式全：支持1RIG-B码、1PPS的同步信号输出输入及非同步延时等方式对电子式互感器精度进行校验；同步信号支持光信号及电信号。 •适应范围广：内置精密小信号源可小信号输入的合并单元进行单独校验；内置FT3数字信号源可对FT3输入的合并单元进行单独校验。 •扩展功能多：支持协议测试、全帧解析、多通道测试、谐波分析、谐波检定、突变录波、FT3异常测试、复合误差试验、SCD 文件解析等功能及问题排查。 •一体化设计：集高精度AD采样、同步模块、数字报文解析模块、精密小信号源、精密FT3数字源于一体，无需各式外置模块，一体化设计性能全面可靠。 •采样精度高：采用24Bit AD芯片和512倍过采样技术，大大扩展带宽提高精度。 •算法性能优：采用6阶准同步算法使得非同步采样的算法误差逼近于零。 •软件功能全：可显示实际波形图、检定点、标准被检有效值、信号顷率、谐波柱状图及畸变率等;可统计比差角差均值、变差、极值等。 •人机交互好：配备大尺寸的触摸显示屏，量值显示清晰直观，具备RJ45、RS232、USB多种接口，方便组建自动测试系统。
